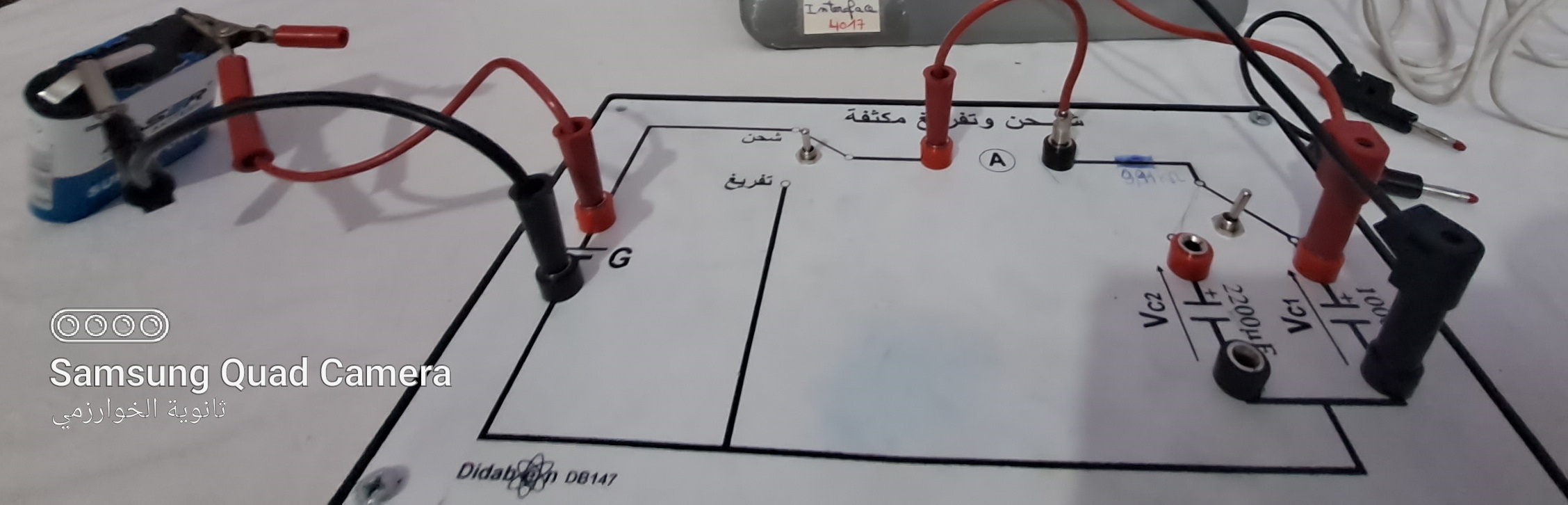

شحن مكثفة

في هذا النشاط يمكننا عرض منحنى شحن مكثفة، قبل ذلك يجب التأكد من اعداد coupling انه مثبت على الخيار DC
ينبغي بعد ذلك تغيير قاعدة الزمن للقيمة 10s/Div
نتأكد من تفريغ المكثفة تماما ثم نغير البادلة الى الوضع "شحن"
عند ظهور المنحنى كاملا نوقف المعاينة بالضغط على القفل RUN/STOP
نضغط بعد ذلك على المفتاح CURSOR لاستخدام مؤشرات الزمن للحصول على قيمة 5τ

الصفحة الرئيسية فهرس

تحميل

تفريغ مكثفة

نغير البادلة الى الوضع "تفريغ", نلاحظ منحنى التفريغ
نقوم بنفس الخطوات السابقة للحصول على قيمة 5τ

الصفحة الرئيسية فهرس

تحميل

الدارة RL

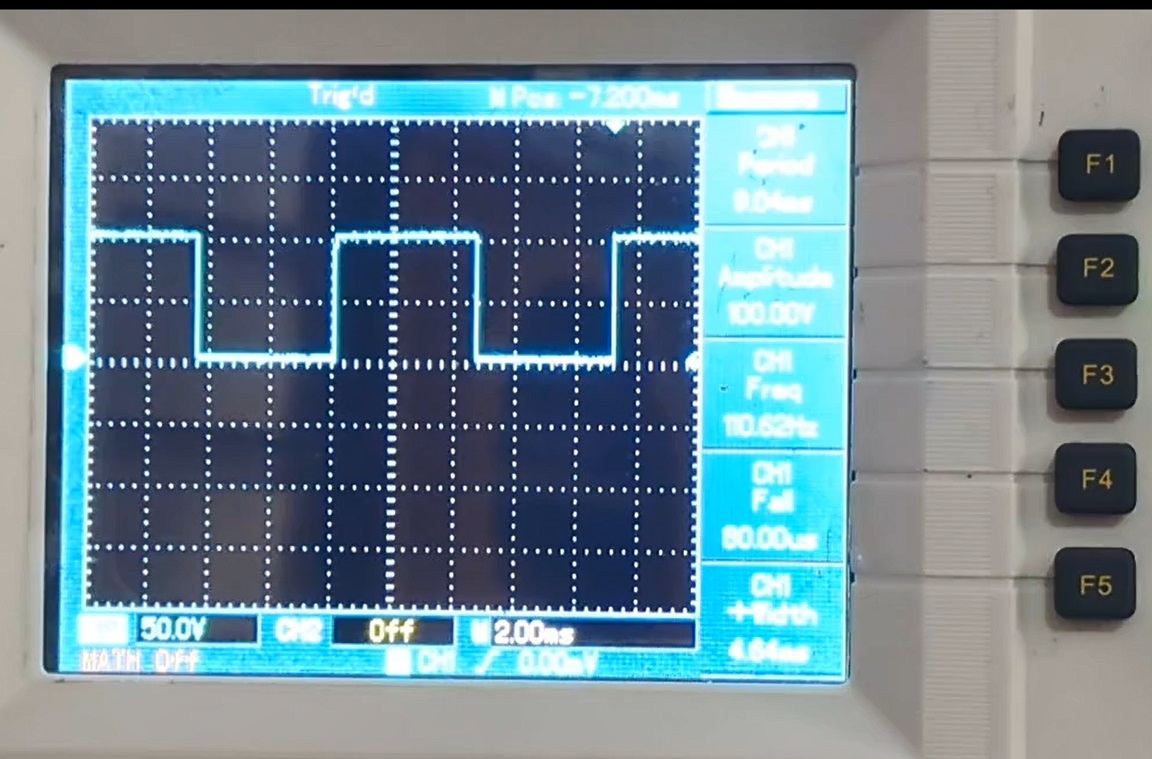

ضبط الاشارة المربعة

يجب ان تكون الاشارة المربعة موجبة اي ان قيمتها لاتأخذ الا القيمتين 0 و E ، لتحقيق ذلك نلجأ الى اضافة توتر ثابت الى الاشارة و ذلك باستعمال المفتاح OFFSET الذي يتوفر في مولد GBF
ايضا يجب ان يكون نصف الدور اكبر من الزمن الانتقالي للدارة بمعنى $$\bf{\frac{T}{2}>5{\tau}}$$ و بالتالي $$\bf{{T}>10{\tau}}$$

الصفحة الرئيسية فهرس

<\br>
تحميل

الدارة RL

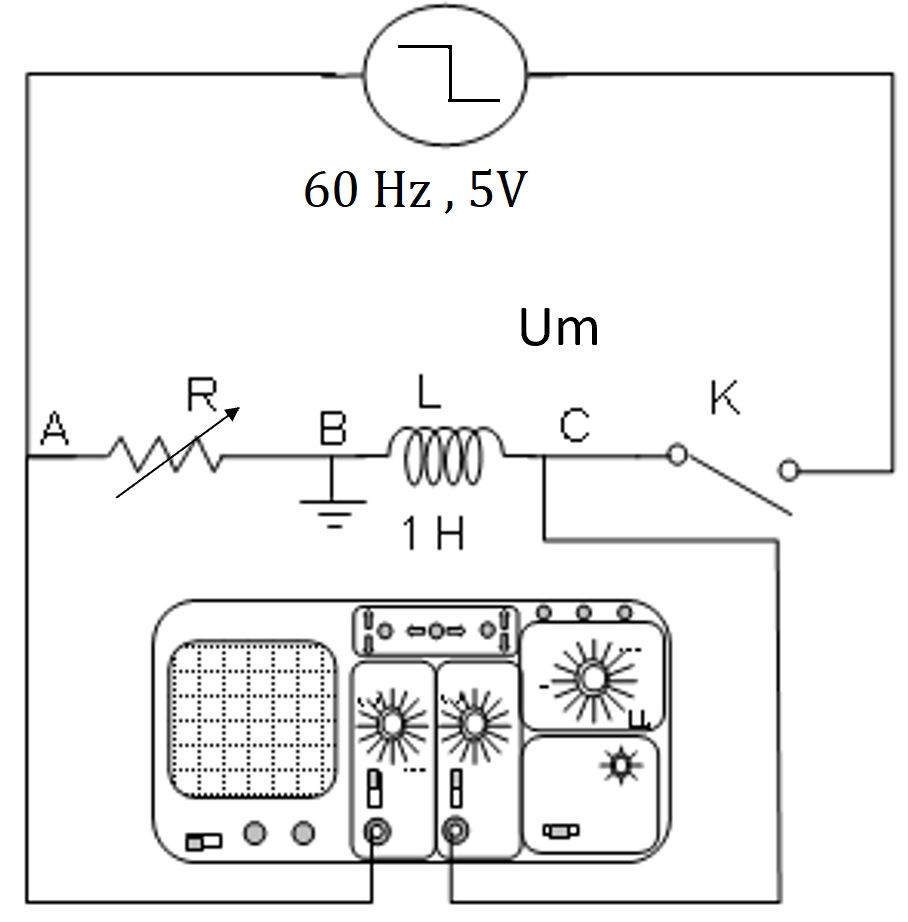

نحقق الدارة كما هو موضح في الشكل ونربط النقطة المشتركة بين الوشيعة و المقاومة بالأرضي
نستخدم في هذه الحالة وشيعة ذاتيتها $$\bf{L=1H}$$
لا ننسى قلب المنحنى$$\bf{-u_R(t)}$$الذي يعرضه الراسم وذلك باستعمال الخيار invert (open)
نغير قيمة المقاومة و نرى أثر ذلك على المنحنيات

الصفحة الرئيسية فهرس

تحميل

تقويم التيار

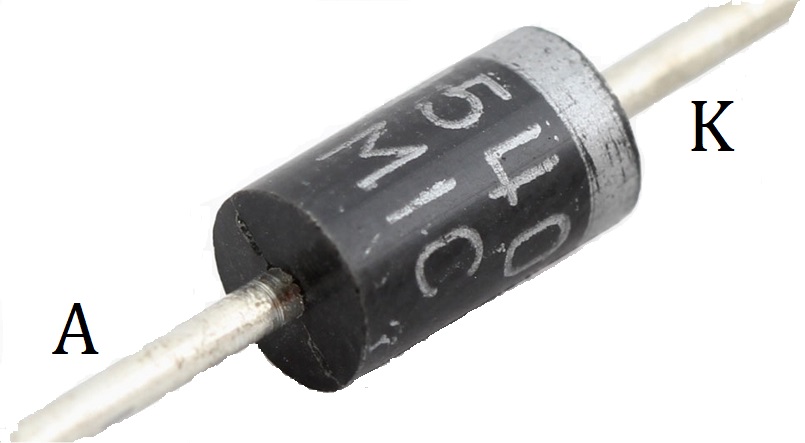

تقويم أحادي النوبة للتيار المتناوب الجيبي باستخدام الصمامات الإلكترونية
تربط حمولة و لتكن مقاومة $$\bf{R=5K\Omega}$$ على التسلسل مع صمام الكتروني D
نعرض الاشارة التي تظهر بين قطبي المقاومة R

الصفحة الرئيسية فهرس

تحميل

تقويم ثنائي النوبة

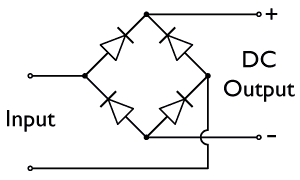

تقويم ثنائي النوبة و ذلك باستخدام جسر قريتز
يتكون جسر قريتز من اربع صمامات متماثلة مربوطة بشكل يجعل من اثنين منهم (D1 و D4) مستقطبة مباشرة خلال النوبة الأولى من الإشارة و الصمامين الأخرين (D2 و D3) مستقطبين عكسيا وهذا يسمح بمرور النوبة الاولى، خلال النوبة الثانية ينقلب الوضع (D1 و D4 يصبحان على استقطاب عكسي و D2 و D3 يصبحان على استقطاب مباشر ) ما يسمح بمرور النوبة الثانية عبر D2 و D3

الصفحة الرئيسية فهرس

تحميل

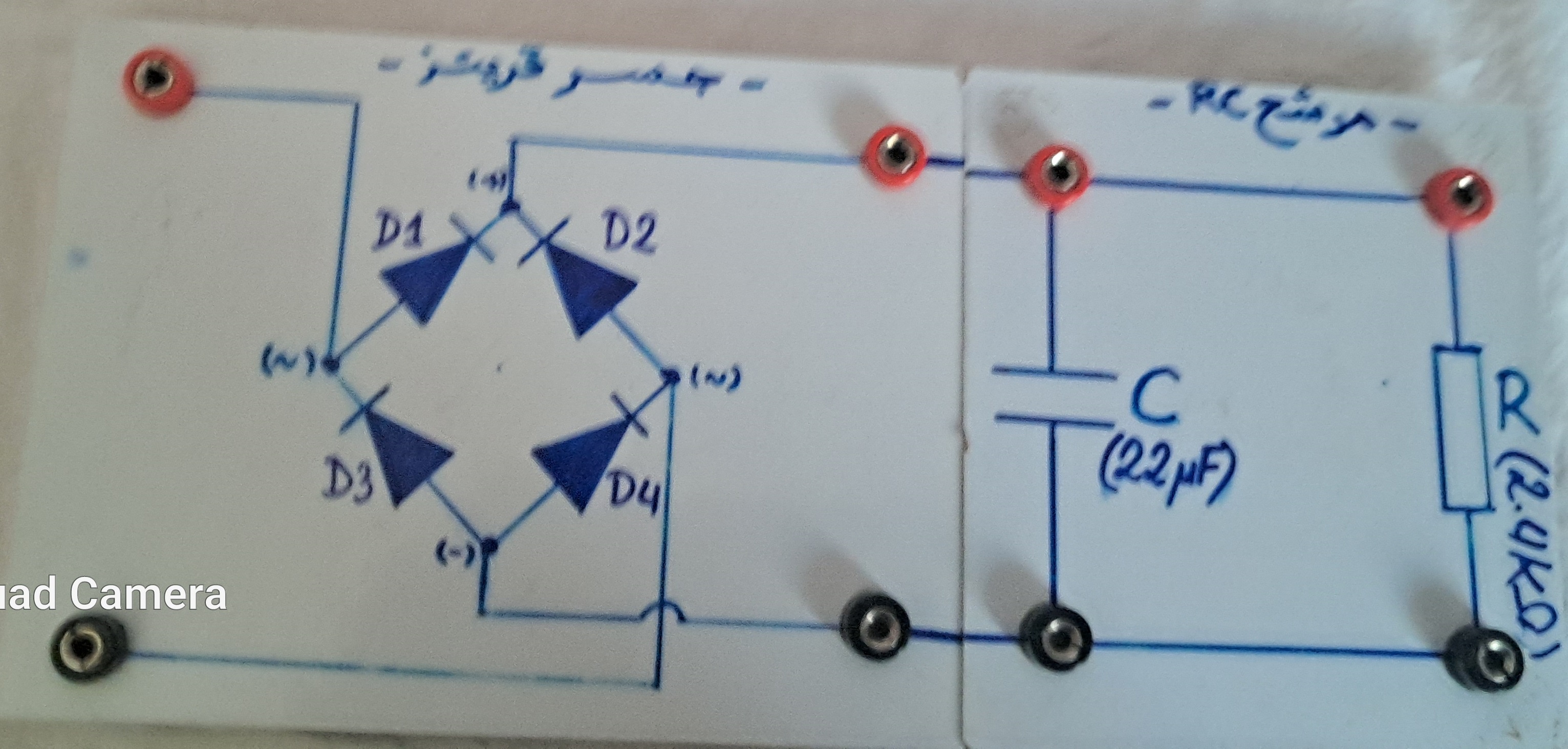

الترشيح

الترشيح هي العملية التي تسمح بمرور بعض القيم فقط من التوتر و منع البعض الآخر
يتم ذلك عن طريق استخدام مكثفة ذات قيمة محددة حسب معدل التموج الذي نريد الحصول عليه
معدل التموج هونسبة الفرق بين القيمتين الصغرى و العظمى للتوتر الى القيمة المتوسطة$$\bf{\frac{\Delta{U}}{U_{moy}}=\frac{U_{max} - U_{min}}{U_{moy}}}$$
يمكن قياس هذا المعدل عن طريق استخدام مؤشرات التوتر
نحصل في هذه الحالة على معدل تموج يعادل : $$\bf{\frac{\Delta{U}}{U_{moy}}=\frac{1.8}{8.5}={0.2118}={21.18\%}}$$

الصفحة الرئيسية فهرس

تحميل

التمليس

العملية التي يتم من خلالها التقليل من معدل التموج حتى يقارب الصفر تسمى بالتمليس حينئذ يصبح التوتر(او التيار) قريبا جدا من قيمة محددة و لا يبتعد عنها للحصول على ذلك نقوم باستبدال المكثفة بأخرى تفوقها كثيرا في قيمة السعة

الصفحة الرئيسية فهرس

تحميل

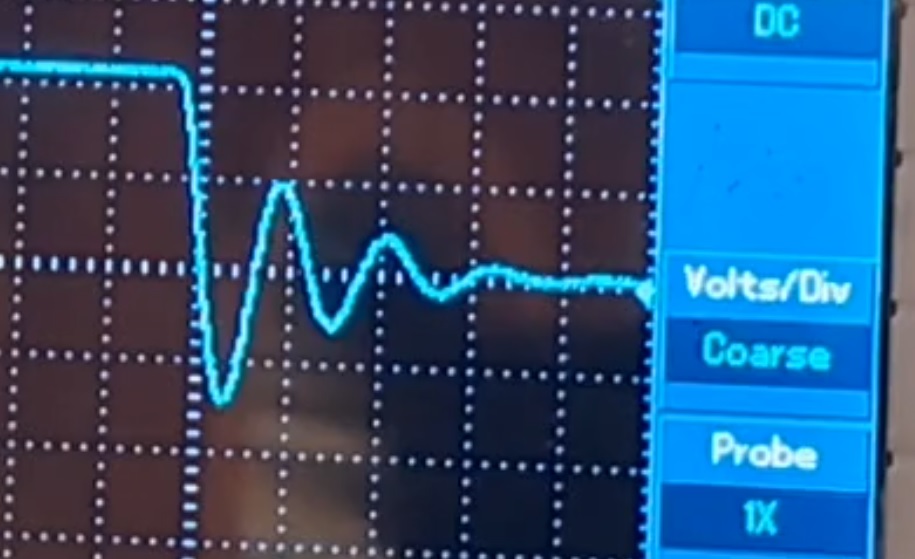

الاهتزازات الكهربائية، الدارة ٌ RLC

نستخدم في هذه التجربة مكثفة سعتها $$\bf{C=100\mu}{F}$$ ووشيعة ذاتيتها $$\bf{L=1H}$$ نغير في قيمة المقاومة و نرى أثر ذلك على الاشارة بين قطبي المكثفة
نضبط قاعدة الزمن على القيمة $$\bf{200 ms}$$
في المرحلة الأولى نكتفي بالمقاومة الداخلية للوشيعة $$\bf{R=r=10\Omega}$$

الصفحة الرئيسية فهرس

تحميل

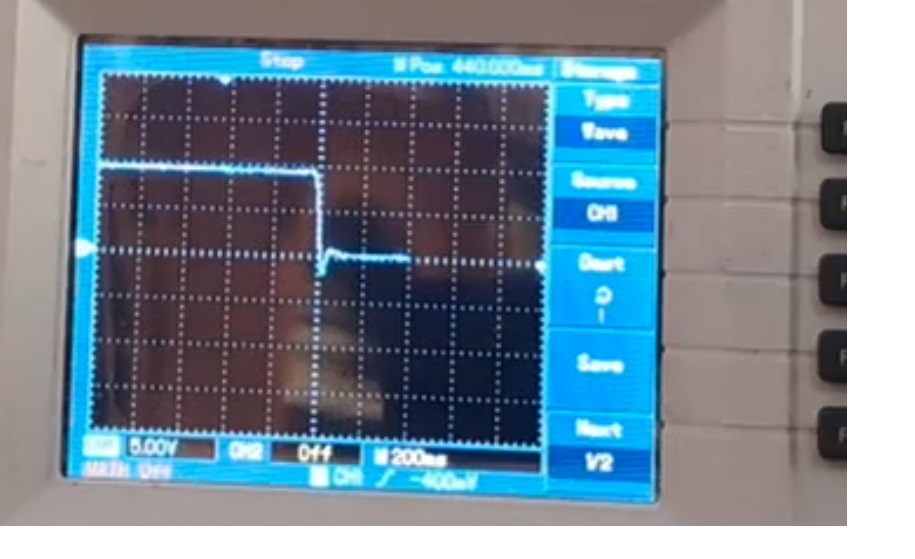

النمط شبه الدوري المتخامد كثيرا

نستخدم في هذه التجربة مكثفة سعتها $$\bf{C=100\mu}{F}$$ ووشيعة ذاتيتها $$\bf{L=1H}$$ نغير في قيمة المقاومة و نرى أثر ذلك على الاشارة بين قطبي المكثفة
في هذه المرة نزيد في قيمة المقاومة حتى تصبح $$\bf{R=70\Omega}$$

الصفحة الرئيسية فهرس

تحميل

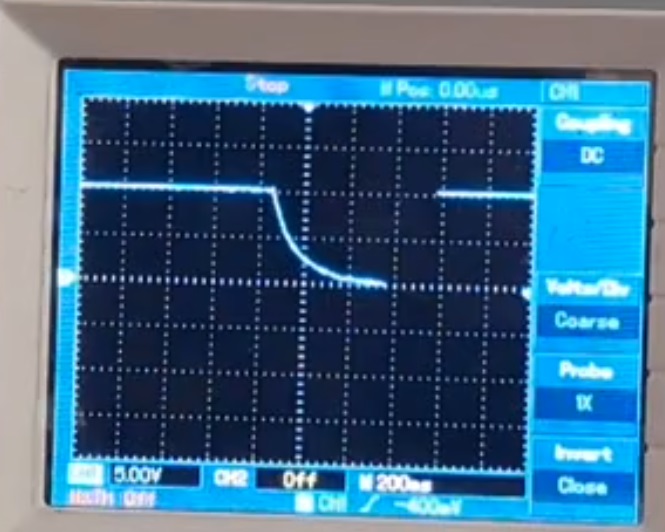

النمط اللادوري المتخامد

ناخذ الآن مقاومة في حدود القيمة $$\bf{R=200\Omega}$$

الصفحة الرئيسية فهرس

تحميل

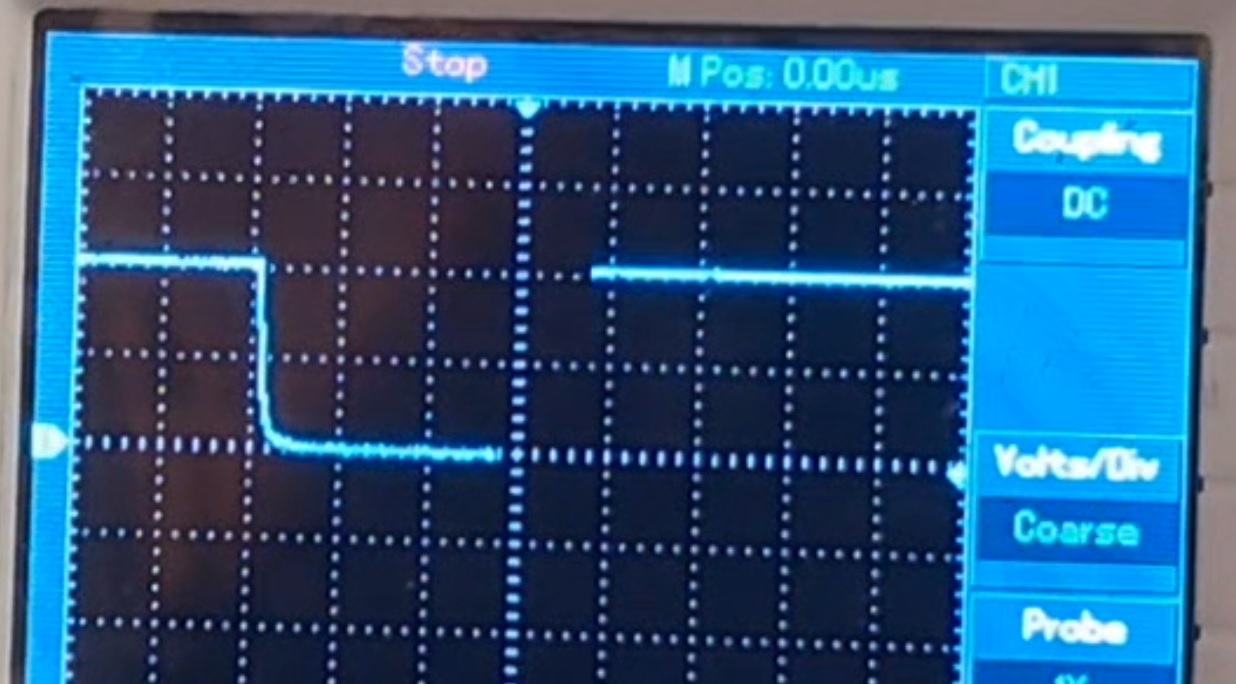

النمط الحرج

النمط الحرج هو النمط الفاصل بين النمطين السابقين
نحصل عليه بالنسبة لقيم معينة لذاتية الوشيعة، سعة المكثفة و مقاومة الناقل الأومي
العلاقة التي تربط القيم الثلاث في النظام الحرج هي كالتالي$$\bf{R_c=\sqrt\frac{L}{C}}$$ ناخذ في تجربتنا القيم التالية $$\bf{L=22mH, C=10\mu F, r\simeq 35\Omega ,R=12\Omega ,R_{T}\simeq 47\Omega }$$
